TVL100型微电脑定量给水控制器
产品概述
TVL100型微电脑定量给水控制器
小型数字化定量控制器，定量精准、操作简便，适配畜牧养殖、食品加工、太阳能、水箱上水等场景，定量范围1~999升。出厂已完成调试，按本手册正确连接水电路即可使用。
产品特性
数字化定量控制，精度高，操作简便
定量范围1~999升，适配多种应用场景
支持运行/暂停、点动、传感器校准等功能
直观的状态指示灯显示，操作状态一目了然
出厂已调试完成，接线即可使用

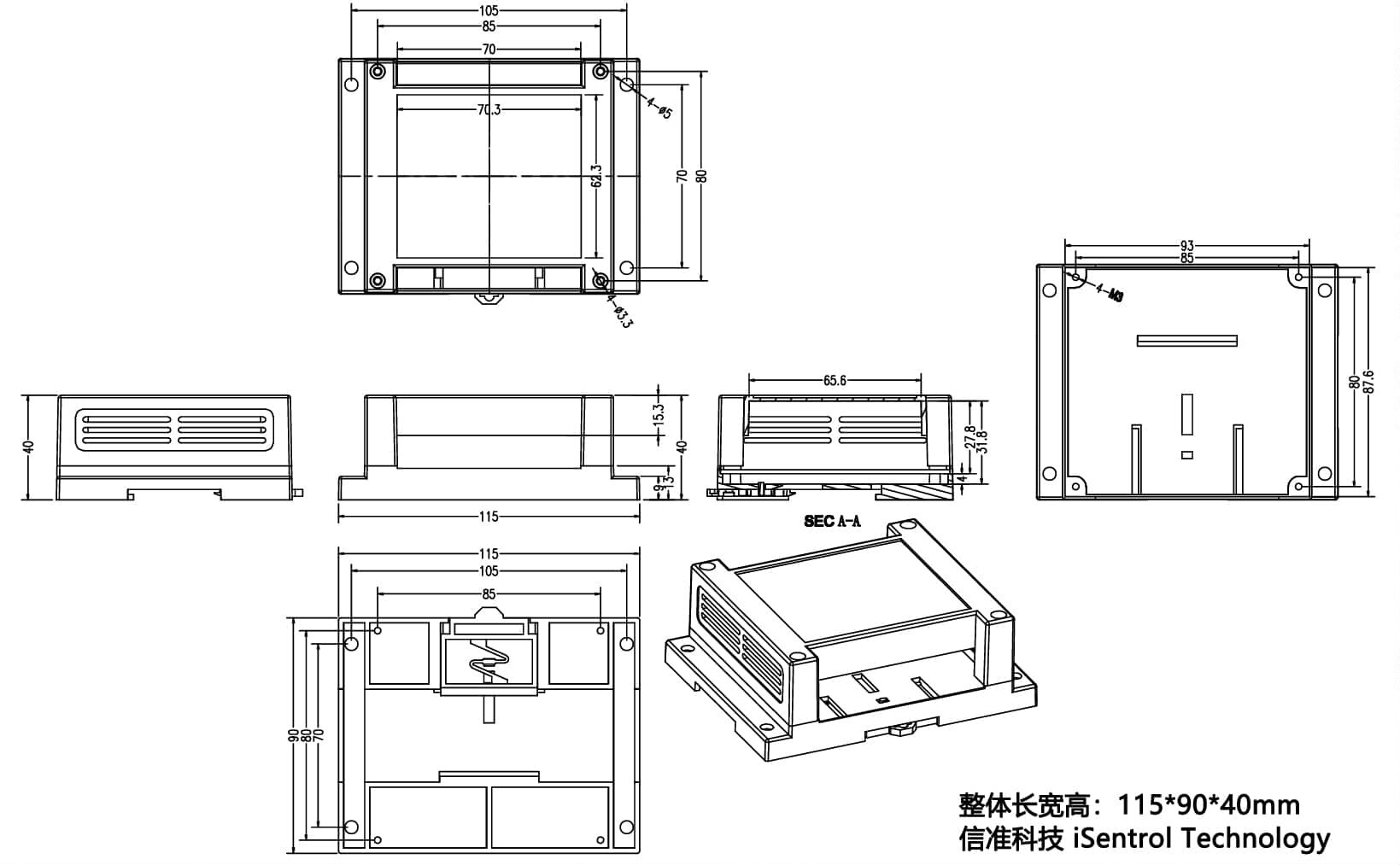

产品图片
 | |
 | |
 | |
 |

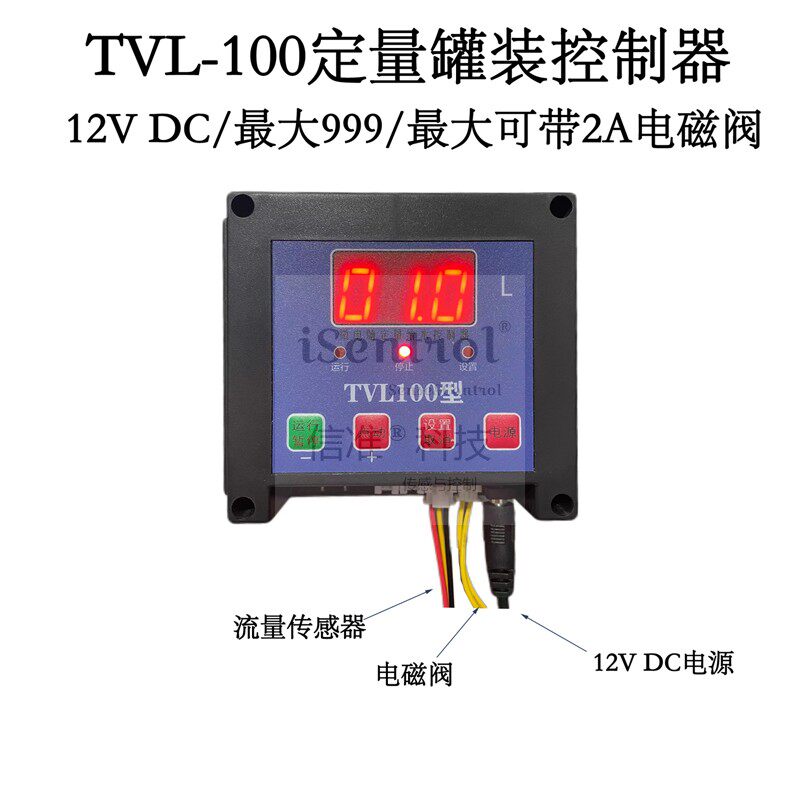

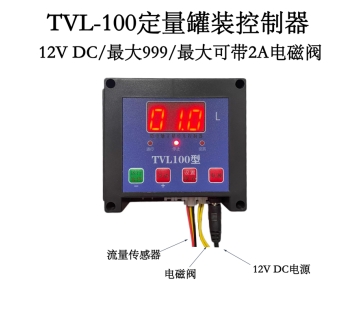

电路连接
接口：运行、点动、取消、电源、重启
外接：运行/暂停开关、点动开关（选配）
接线：水流传感器、电磁阀（不分正负极）、12V电源适配器
水路连接
传感器与电磁阀箭头必须与水流方向一致
连接顺序：出水口→水流传感器→内丝接头→电磁阀
按键功能
| 运行/暂停 | 启停给水，设置态为+键 |
|---|---|
| 点动 | 点动出水，设置态为-键 |
| 设置/取消 | 进入/退出设置，清除数据 |
| 电源 | 开关机 |
| 传感器设置 | 调整传感器参数 |
| 重启 | 设备重启（异常时使用） |
设备状态
| 停止灯常亮 | 待运行 |
|---|---|
| 停止灯闪烁 | 点动/暂停 |
| 运行灯亮 | 工作中 |
| 设置灯常亮 | 定量设置 |
| 设置灯闪烁 | 传感器设置 |
操作设置
1. 定量值设置
开机进入待运行状态
长按设置键2秒进入设置
按+/-调整数值，长按可快调
长按设置键2秒保存退出
2. 日常操作
运行：按运行键自动给水，达标自停
暂停：运行中按运行键暂停，再按继续
点动：按住点动键出水，松开关，用完按取消清零
3. 传感器校准
待运行态按传感器设置键，调整参数（数值越大出水量越大），设置完成保存退出。
故障排除
故障1：按运行无出水 → 检查供水、电磁阀
故障2：出水1秒即停 → 检查水流传感器
修复后按重启键恢复正常
应用范围
畜牧养殖、食品加工、太阳能、水箱上水、智能卫浴设备、净水器、饮水机、开水器、售水机、自助贩卖机、水控一体机、控水机、IC卡水表、智能水表、热水表、一卡通管理系统、校园卡售水系统、浴室控水系统
